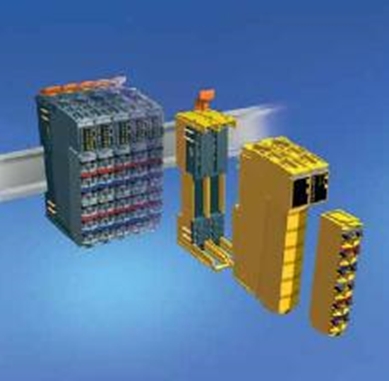

X20 SafeIO 是X20 I/O系统模块家族中的多功能模块。此模块可有效连接数字量安全传感器和执行器。适合特定应用要求，比如：多通道分析，过滤参数，或用OSSD输出关闭传感器的特定功能。这降低了需要更换元件的数量。当然，SafeIO模块被完全集成在X20系统中，并可用在拓扑中的任何组合和位置。

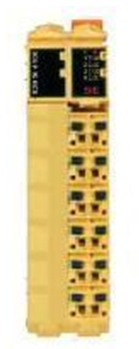

多面手X20 SafeIO模块
安全输入模块
技术数据 | X20SI4100 | X20SI2100 |
符合IEC61131-2输入通道类型1 | 4 | 2 |
时钟输出 | 4 | 2 |
N.C./N.C.传感器类型的同或功能 | 2 | 1 |
N.C./N.O.传感器类型的异或功能 | 2 | 1 |
最小X2X循环时间 | 250 μs | 250 μs |
模块循环时间 | 400 μs - 799 μs | 400 μs - 799 μs |
输入过滤 | 0 ms - 100 ms | 0 ms - 100 ms |
宽度 | 25 mm | 25 mm |
防护等级 | IP20 | IP20 |
安全输出模块/安全潜能开关
技术数据 | X20SO4120 | X20SO2120 | X20SO4110 | X20SO2110 | X20SP1130 |
输出通道 | 4 | 2 | 4 | 2 | - |
额定输出电流/通道 | 2A | 2A | 0.5A | 0.5A | - |
总电流 | 5 A | 5 A | 2 A | 1 A | 5 A |
最大OSSD低相时间 | 200 μs | 200 μs | 200 μs | 200 μs | 0μs |
最小X2X循环周期 | 250 μs | 250 μs | 250 μs | 250 μs | 250 μs |
模块循环周期 | 400 μs - 799 μs | 400 μs - 799 μs | 400 μs - 799 μs | 400 μs - 799 μs | 400 μs - 799 μs |
短路保护 | Yes | Yes | Yes | Yes | Yes |
宽度 | 25 mm | 25 mm | 25 mm | 25 mm | 25 mm |
防护等级 | IP20 | IP20 | IP20 | IP20 | IP20 |
潜能组的安全关闭
这个电源模块可以通过I/O端为后续的X20模块供电。当有安全需求时，就通过模块内部安全功能关闭这个I/O.连接后续X20模块的用电设备会根据EN 954 KAT 4和IEC 61508 SIL 3标准执行关闭。
应 用
电眼，激光扫描仪
急停开关
无连络安全感应器
运行模式开关
双手控制装置
安全继电器信号反馈
安全关垫片
ACOPOS/ACOPOSmulti 使能
安全继电器
安全阀
电机制动
安全门闩
紧凑型电机
