产品应用概述：
压力/位移传感器应用于提升起重机
的位置和压力控制
工艺过程
当传统的起重机和永久性高架结构无法使用时，液压龙门架是一种非常有效的起吊和定位重物的方法。它们可以与轨道系统结合使用：在这种情况下，它们还可以安全地移动和放置重物。液压龙门系统的承载能力可超过1200吨，在高度超过12.2m（40英尺）时可提升负载。
设计用于提供稳定性和安全性方面的高性能，通常它们是完全独立的系统，具有自己的液压回路和自推进轨道系统。当液压龙门架由多个单元组成时，可以请求单元之间的同步系统，以监控提升位移和负载，然后自动校正每个单元的移动。
图1-多单元龙门起重机
产品应用
顶梁系统通常使用两台崎岖地形起重机安装在地面。然后，通过上推系统将其竖立到一定高度。由于系统同时在两侧推动，因此同步在整个过程中非常重要。通过将自立式塔架与标准液压龙门架相结合获得的大型重载提升系统，可以轻松地为需要使用永久结构无法获得的灵活性水平的应用提供超过2400吨以及80米的提升解决方案。磁致伸缩线性传感器永久安装在液压缸内，可以读取液压缸的位置，为不同单元之间的安全同步提供准确的反馈。

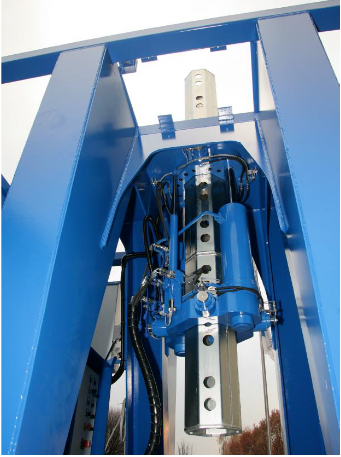

图2-起重装置细节图
解决方案
杆式磁致伸缩线性传感器永久安装在液压缸内，可以读取液压缸的位置，为不同单元之间的安全同步提供准确的反馈。杰福伦生产全系列线性磁致伸缩传感器，具有不同的选择，适合各种应用。WRP系列配有螺纹头，用于液压缸内部的部分安装，以使安装和维护更容易、更快。多种不同的选项确保了产品的准确性和稳定性。
· 行程长度900mm
· 输出信号：4…20mA
· 电缆输出
· 防护等级为IP67的M12插头
用于比例阀闭环控制的压力传感器KS，具有紧凑的尺寸，用于带有位置和比例液压阀的闭环液压回路中。压力范围：0...350bar
· 输出信号：4…20mA
· 防护等级为IP67的M12插头

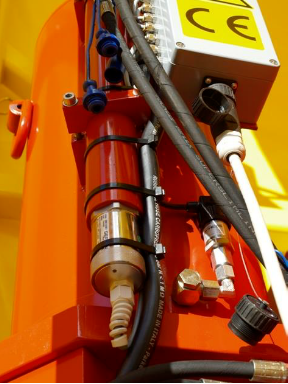

图3-WRP磁致伸缩传感器安装在液压缸内
产品优点
01

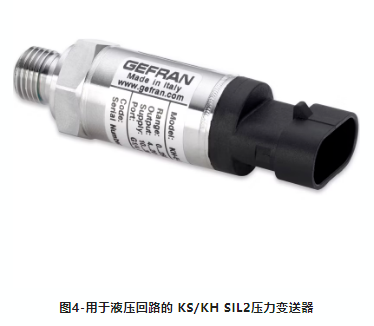

压力传感器：KS/KH
· 稳定而可靠的液压控制，SIL2认证
· 尺寸紧凑，易于安装
· 可选配减震阻尼，可减轻液压回路的压力冲击
· 高环保（IP67）
· 高精度（＜0.5%）
02

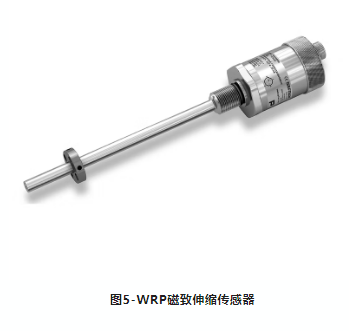

WRP型磁致伸缩位移传感器
· 使用磁致伸缩技术的非接触、无磨损传感器，可
· 用于确定与移动机械部件集成的磁性游标的位置
· 非磁性316不锈钢杆
· 耐压高达350bar
· 高环保（IP67）
