通过磁致伸缩线性位移传感器
WPP-A来精确控制板材运动
01 工艺过程
冲压(又称压制)是将坯料或卷料形式的扁平金属板放入冲压机中,通过工具和模具表面将金属板成形为网状的过程。冲压包括各种金属板材成型制造工艺,如冲孔、冲压、冲裁、压花、弯曲、翻边和压模。这可能是一个单一阶段的操作,也可能是通过一系列阶段操作的,冲压机的每一个冲程都会在金属板零件上产生所需的形状。
02 产品应用

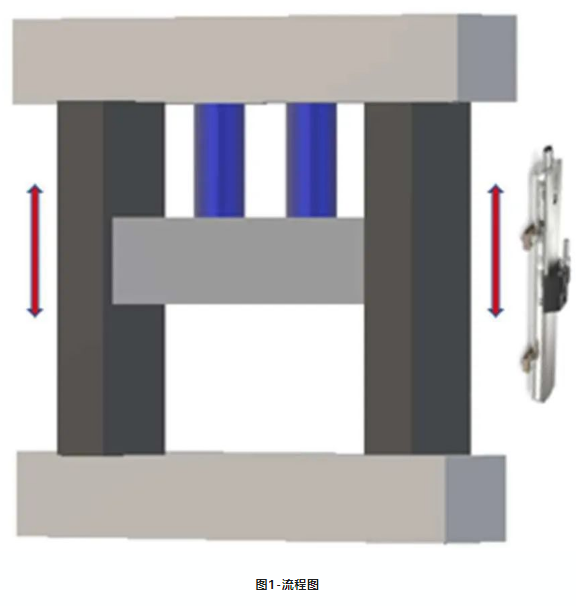

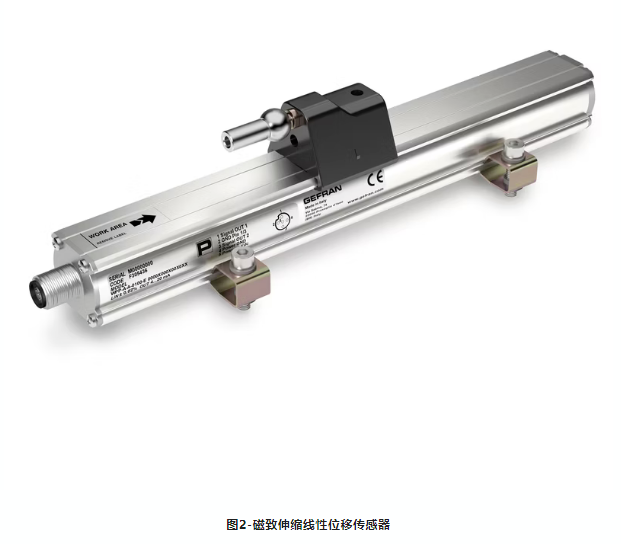

与大多数液压机一样(如图 1),控制模具的准确位置以便正确成型零件是很有必要的。在这种情况下,传感器不仅读数精度很重要,而且还必须能够承受高强度的冲击和振动。 03 产品优点 · 产品可靠 · 高振动环境下信号稳定 · 重复性精度:0.01mm · 线性度误差:0.02%FS 04 解决方案 为了在等效于100g冲击、15g振动的机械应力下实现百分之一毫米及以上的位置精度和可重复性精度,杰福伦提出了带浮动磁块的 HYPERWAVE 磁致伸缩位移传感器 WPP-A (如图 2)系列作为解决方案。浮动位置磁块系统 PCUR0202 不仅使传感器几乎不受压力机冲击的影响(因为没有运动部件接触),而且还提供了无限的产品寿命。工具的重复定位精度为 0.01 毫米,这是生产周期中绝对质量的重要保证。
