通过WPG-A磁致伸缩传感器、QE1008-W应变传感器、KS压力传感器的结合使用,对立式液压设备模具的移动和压力测量进行重复高效的控制。
工艺过程
立式液压设备主要是通过压缩金属工件,以改变其最终的形状为主。设备上半部分模具的位置移动由一个封闭的液压回路进行控制,通过液压缸来驱动立柱的移动。立柱的数量和压力设备的尺寸取决于生产所需的重量,而所需的重量来自于需要加工的工件,通常这些工件大多数都是不同厚度的金属板。
生产挑战
由于需要加工的板材厚度可变且尺寸较大,因此,控制设备上半部分模具的两根/四根立柱的移动必须重复同时进行,即使在高强度冲击的困难工作条件下也是如此。特别是在较大的压力设备中,四根立柱所受到相对力之间的不平衡可能会对设备和人员造成损害。因此,正确校准压力设备和测量数据的功能是至关重要的。同时,由于上半部分模具的定位是通过阀门来控制封闭液压回路的油流实现的,因此需要对油压精确测量的要求是必不可少的。
产品优点
WPG-A磁致伸缩传感器
量程:400mm
线性重复精度:0.01mm
抗冲击能力强:100g
信号线性度:0.04%FS

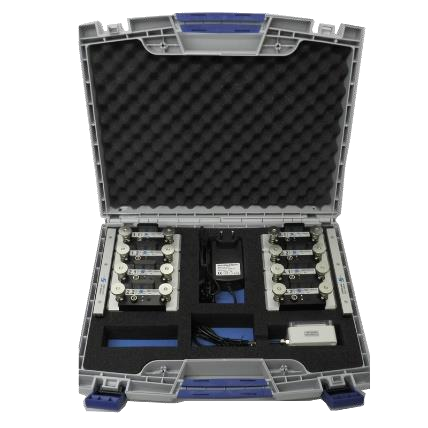

QE1008-W应变传感器
无线传输(2.4GHz),无需线缆
适用于直径为45mm或以上且平面的拉杆
采用磁性压接技术进行快速、无损组装
KS压力传感器
结构紧凑,不锈钢材质
量程范围:1-1000bar
输出信号:0...10V(3 wires/4...20mA(2 wires)
高精度,具备SIL2认证
解决方案

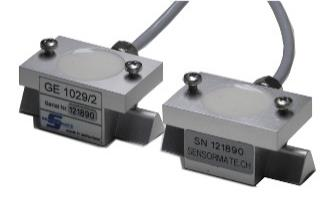

将浮动光标PCUR0202固定在移动的模具上,便于安装WPG-A磁致伸缩传感器来对立式液压设备滑块进行位移的控制。KS压力传感器确保液压回路的压力控制符合更高的安全标准。磁性安装QE应变传感器为校准立柱所受的力提供了快速、简便的方法。另外,GE1029应变传感器可用于对作用力的连续监测。
