产品应用：通过LT-M和PY1电位计位移传感器对木材打磨设备工作台进行准确的位移控制。

工艺过程01

打磨设备需要对木板两个表面进行毫米范围内的打磨。设备是由一个移动工作台和不同密度的砂带组成，工作台的高度可以根据面板的厚度进行调节，砂带位于机器内部，具有不同的位置高度。

在简单的设备中，只需根据厚度调整工作台的位置即可。而高性能设备则需要控制工作台的移动和研磨辊的位置。

生产挑战02

01简单打磨设备：

LT-M 150-200mm量程的电位计传感器和40T96显示器用于测量和显示高度，精度为0.1mm。40T96显示器通过0-10V的信号来驱动电机定位器，用于手动改变工作台的位置。

02高性能设备：

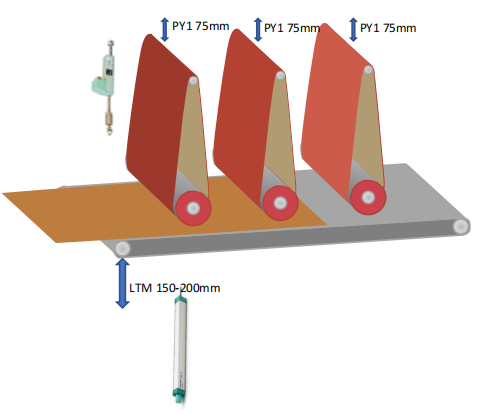

PLC可以自动控制工作台和3个或多个研磨辊的位置，还包括不同产品搭配的设置和管理。

LT-M电位计传感器主要用于测量工作台的位置，PY1型75mm量程电位计用于测量3个或多个研磨辊的位置。

产品优势03

量程：LT-M，150-200mm，铝型材

量程：PY1，75mm，铝型材

线性重复精度：0.1mm理论上的无限分辨率信号线性度：0.05% FS金属支架，安装简单电气输出实时更新（无需信号调节电子装置）

图1 LT-M电位计位移传感器

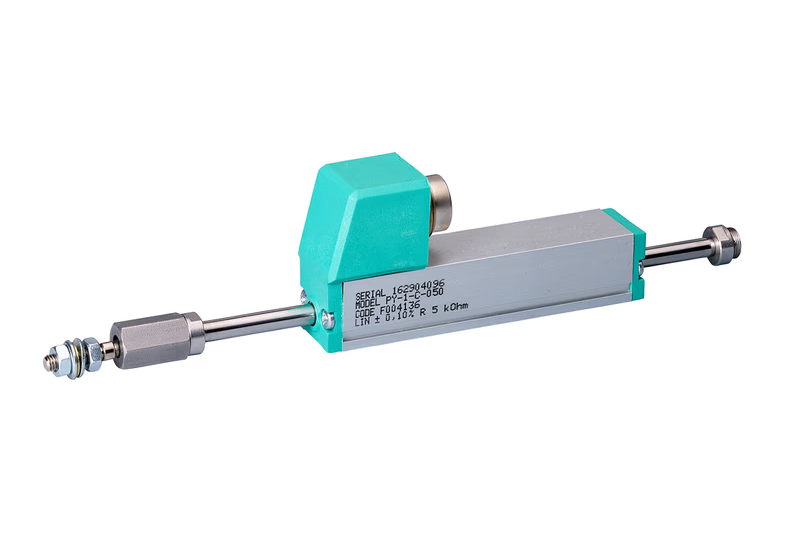

图2 PY1电位计位移传感器

解决方案04

通过LT-M和PYI位移传感器控制打磨设备工作台的位置，重复精度在0.2-0.3mm之间：

根据厚度确定工作台的位置，尺寸可以显示在指示器上；皮带滚轮的位置，在PLC的支持下，可以在操作面板上显示不同的尺寸。
