在某大型印刷企业的生产线上，印刷机需要完成大量的条码印刷任务。为了确保条码的准确性和可读性，需要在设备上安装传感器进行条码印刷的读码和OCR识别检测。
1、传感器需要准确识别条码中的信息，并将其与预设的标准信息进行比对，以检测条码是否完整、正确
2、同时，传感器还对印刷出来的文字信息进行OCR识别，以检测文字是否完整、清晰以及是否存在打印错误
* 产品上字符数量较多，字符大小不一
解决方案
推荐选用明治视觉传感器CDS系列，机身小巧灵活，集图像采集、处理、通信功能集于一体，提供丰富 I0 接口，可接入多路输入、输出信号；
该传感器具备高精度图像处理、深度学习算法以及IP67工业级防护，操作简便，可提供多功能、模块化、高可靠性的机器视觉解决方案。
1、图像预处理：
对扫描或拍摄的文档图像进行去噪、二值化、平滑等操作，以提高图像质量和文字清晰度。通过预处理，可以有效去除图像中的干扰因素，如背景噪声、阴影等，为后续的文字定位和识别提供高质量的输入图像。
2、位置修正：
负责对预处理后的图像中的文字区域进行定位和分割。通过采用如投影分析、边缘检测等算法，OCR系统可以准确地确定文字区域的位置和大小，并将其从背景中分离出来。文字定位的准确性直接影响到后续识别的效果，因此这一环节对于OCR系统的性能至关重要。
3、读码与OCR识别：
OCR算法通过训练好的模型对定位出的文字区域进行识别，将图像中的文字转换成计算机可编辑的文本。通过视觉传感器触发机器视觉传感器拍得标签图片送入系统，系统对图片进行提取分析并和设定的比较得知产品是否有打码、生产批号等信息内容是否缺失或错误。
4、检测结果输出：
当检测到字符缺失、不完整或打印错误时，系统发出声光报警并发出剔除信号。检测结果和效果图像显示在HMI主界面上，以便工作人员及时查看和处理。

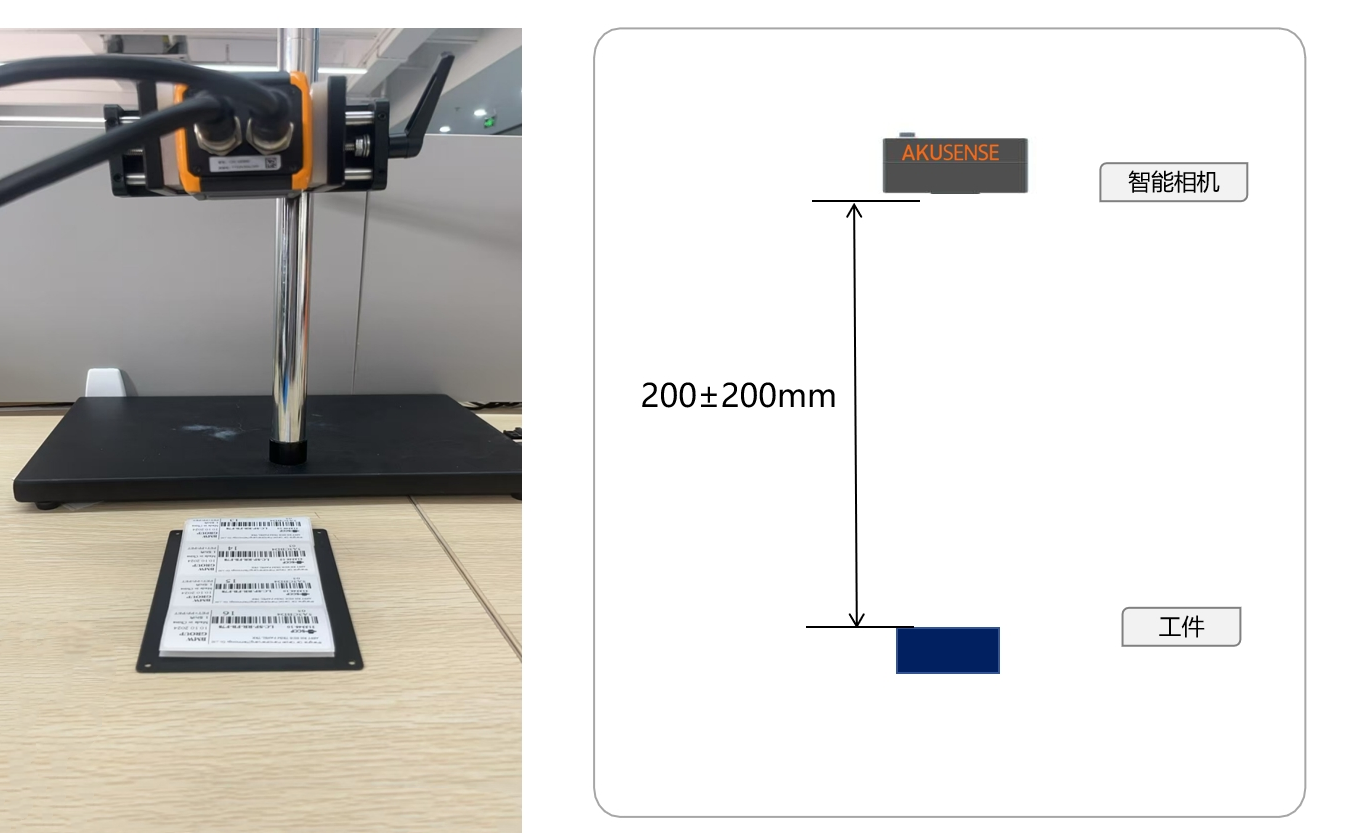

安装示意
备注：相机安装面与视野长边平行
检测效果

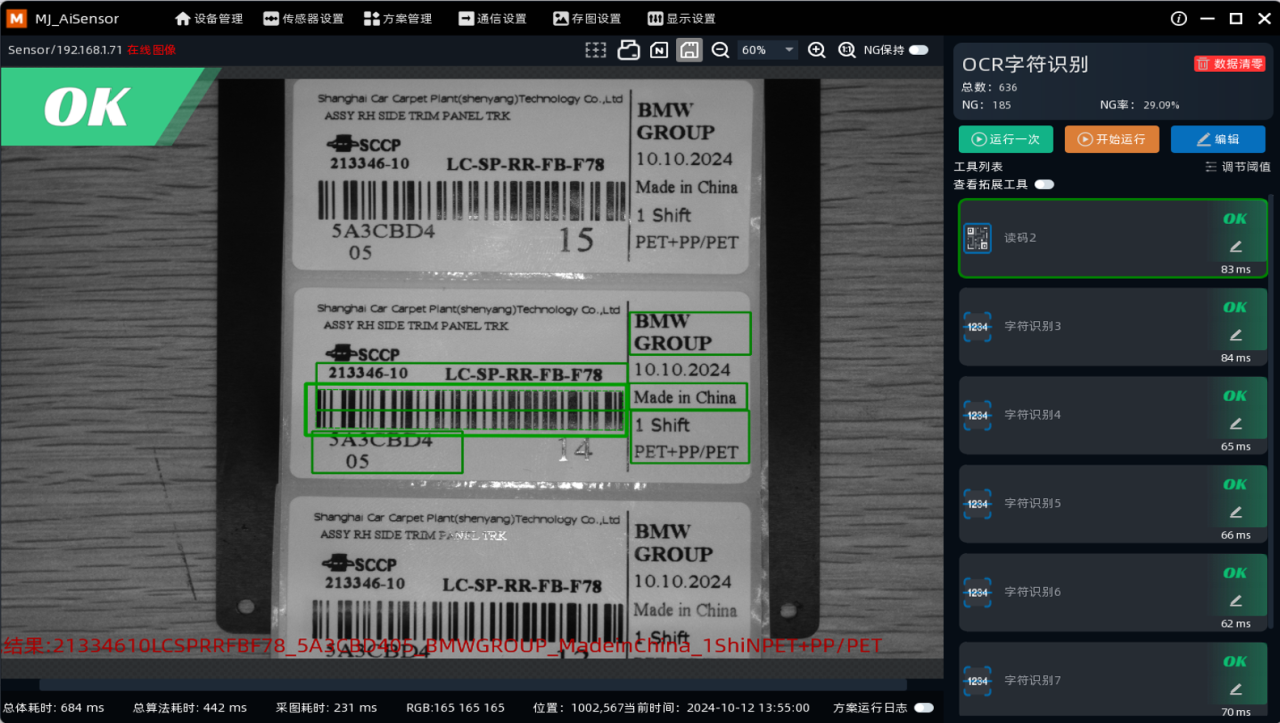

① 整体效果

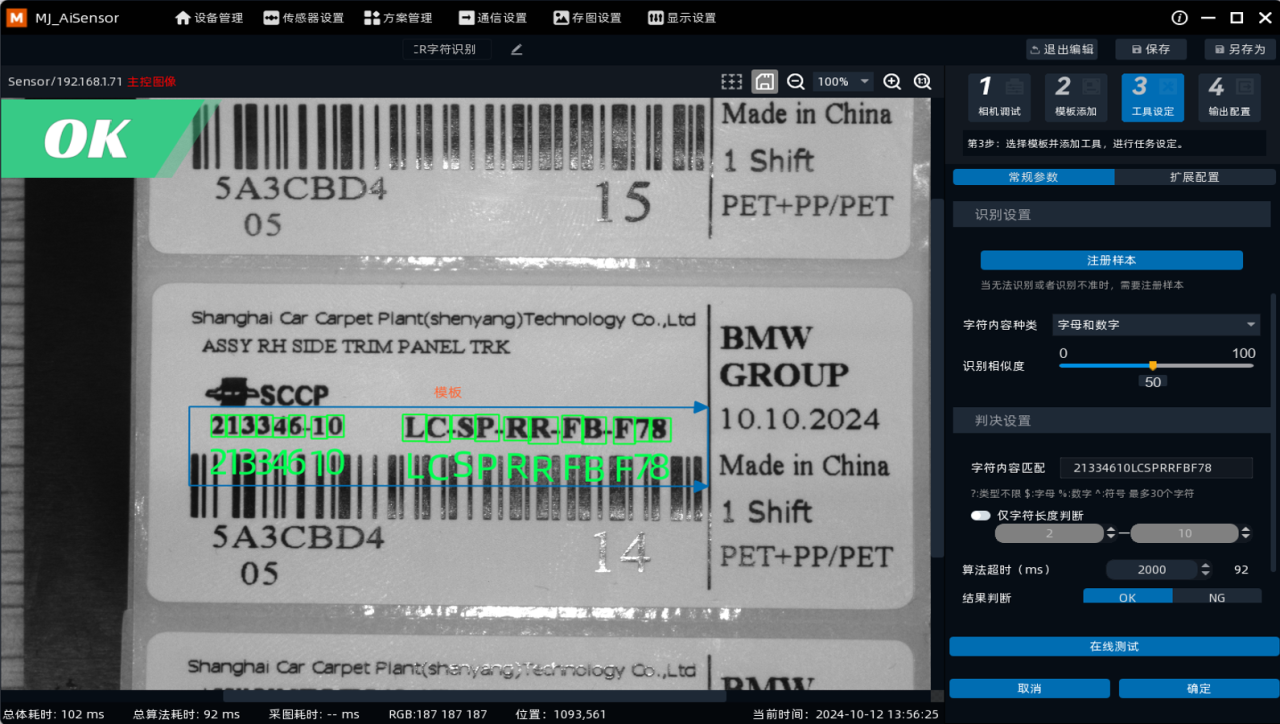

② OCR局部识别效果示意

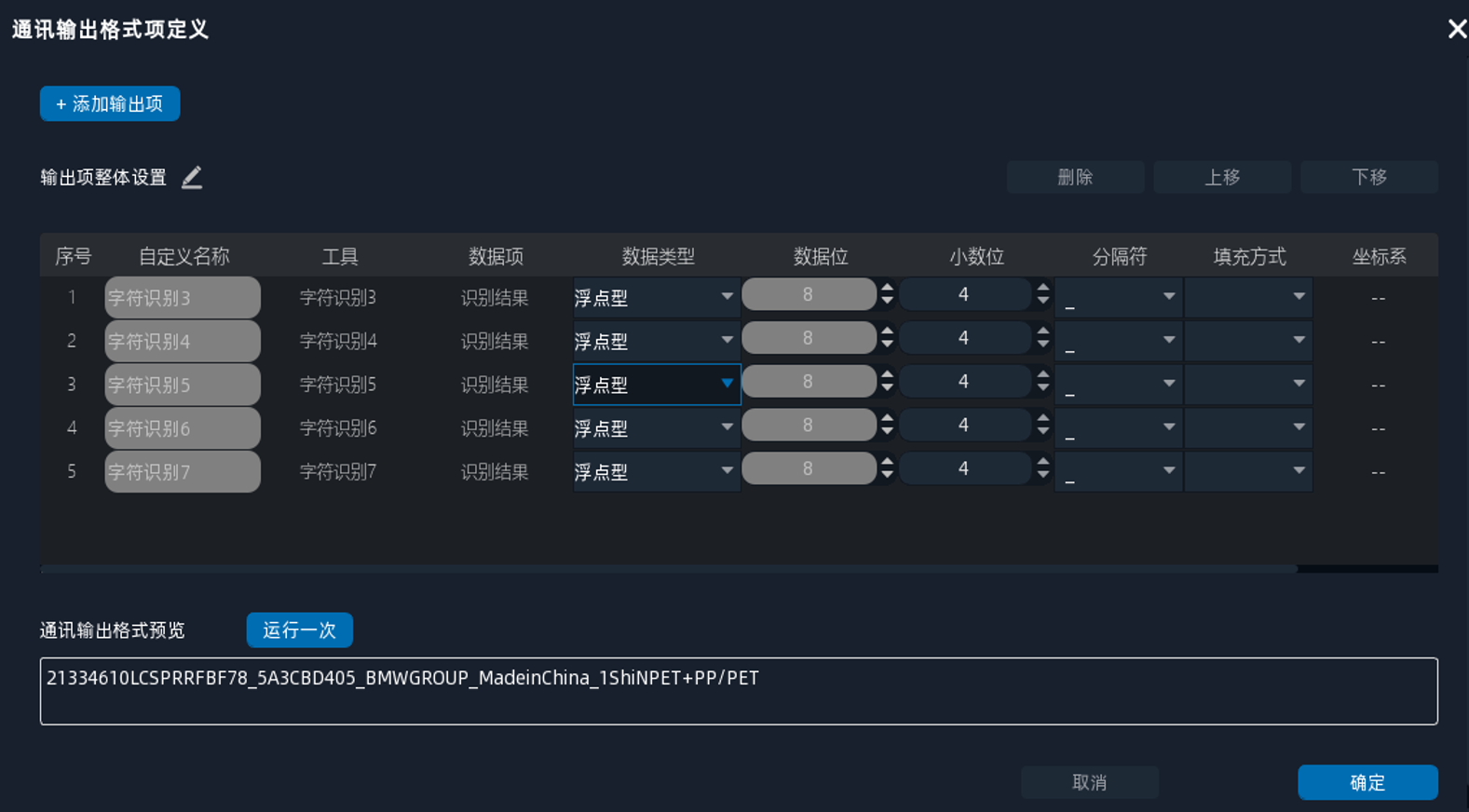

③ 输出示意
验证表明，明治的视觉传感器CDS-X20系列在印刷机上进行“读码+OCR识别”的适用性，通过应用CDS-X20视觉传感器，企业可以大大提高条码印刷的检测效率和准确性，降低生产成本和浪费，提升产品质量和竞争力。
